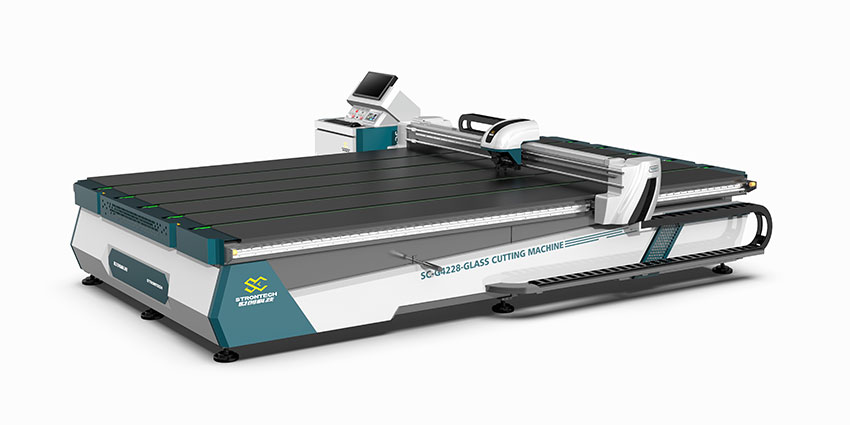

G系列高精度产业玻璃切割机


此系列设备针对家电、光伏、汽车等玻璃加工行业研发,直线导轨配合研磨级齿条以及进口软件控制器打造出高精度,低噪音,高效率的完美切割。已广泛应用于市场,获得业内一致好评。

1)设备参数:

切割厚度∶319mm

直线切割精度≤±0.10mm

异形切割精度≤±0.20mm

切割速度0~220米/分.(可调)

台面高度:900±30mm

可切割最大尺寸:4200*2800mm

传动系统:X、Y、Z轴采用安川/松下伺服电机配合精密齿条装置,X/Y轴为直线导轨

机构。

供油方式:自动注油装置,包含普通和LOW-E油壶。

输送装置:同步带自动传输装置。

定位装置:光电扫描定位系统。

异型模板扫描:完全具备模板扫描后转化成CAD图形。

固定刀头结构 360 度旋转(刀头机械保险装置,国产切割机独家使用此技术),可切割任何形状的玻璃,日本 SMC 比例阀自动控制刀头切割压力。

供油方式:自动注油装置。

输送装置:同步带自动传输装置。定位装置:光电扫描定位系统。

2)机械部分

主要轴承:日本NSK

台板:采用高密度板防水。(平整度≤±0.20mm/m).

齿条:进口精密齿条。

刀轮/轮夹:德国玻勒品牌。

台面:进口工业毛毡。

主传送减速机:速博雷尔

输送装置:带自动感应传输装置(多条同步带自动传输及行程开关感应,达到自动传输。减少人员的工作量)

3)电气部份

切割机通讯电缆线全部采用进口Cardiff高柔性屏蔽电缆,杜绝了以往国产电缆线容易出问题缺点。

采用工业电脑直接进行控制,微软视窗界面。

电压:380V/50HZ。设备带变压装置。

安装功率:7KW

伺服系统:安川/松下伺服电机。

电器元件:施耐德电器。

主要气动原件: SMC。

4)软件

专业配套进口切割机软件与控制系统 (在WINDOWS操作界面下使用)。

具有自动修正功能。确保切割精度。

切割路径选择功能。确保达到最佳切割速度。

操作输入:键盘与鼠标。中/英文对话界面。

具有异形切割刀压自动调解功能,确保切割最佳效果。

详细配置

切割横梁

世创切割机专用横梁

可切割最大玻璃尺寸(mm)

4200×2800

可切割玻璃厚度(mm)

3~19

最大电机轴速度(m/min)

220m/min

直线切割精度(mm)

±0.10mm

异形切割精度(mm)

±0.20mm

对角线精度(mm)

±0.3mm/m

可进行异形切割

自动异型模板扫描

全台面皮带输送系统

优质同步带

意大利TECNOS切割软件与意大利OPTIMA排版软件在WINDOWS系统下操作,界面简单,操作简便,可在普通PC机上完成各项编排工作

批量下单、自动执行下单任务、自动进行切割

切割运动部件带自我保护装置,最大限度的减少故障的产生

设备功率

7KW

光电自动玻璃定位系统

光眼自动扫描玻璃定位

油箱根据切割情况自动注油润滑,LOW-E切割油与普通切割油自动转换

CNC玻璃切割机主要部件品牌:

序号

名称

品牌

1

交流接触器







施耐德

2

电动机断路器

3

中间继电器

4

微型断路器

5

急停开关

6

按钮开关

7

钥匙开关

8

行程开关

9

刀头回零位开关

10

关电源

台湾明

11

光电开关

欧姆龙

12

动加压比例阀

SMC

13

伺服电机

安川/松下

14

伺服控制器

安川/松下

15

信号放大器/扫描开关

日本“神视”

16

柔性通讯电缆

CARDIFF

17

电脑/显示屏

LENOVO/PHILIP


    标签:G系列切割机
